Клиневые подвески с уплотнением осуществляемая посредством веса обсадных труб

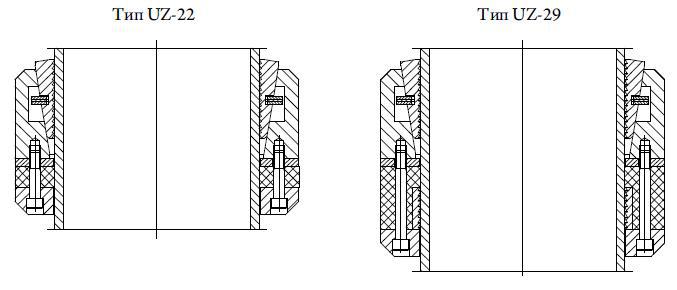

Подвески обсадных труб типа UZ-22 и UZ-29 имеют одинаковую конструкцию, они различаются только способностью поддерживать обсадные трубы. Подвеска типа UZ-22 может выдерживать 50% от напряжения соединений обсадной трубы, а подвеска типа UZ-29 может выдержать до 90%.

Чтобы обеспечить быстрый и простой монтаж, подвеска обсадных труб спроектирована как одно целое, она состоит из двух частей в собранном виде, с вращающим закрытием на обсадной трубе. Они предназначены для общего пользования и совместимы с муфтовыми фланцами, а также с двойными фланцами UZ-22 и UZ-29.

Конструктивная форма с надежным закрытием обеспечивает высокий коэффициент безопасности и стабильности после закрытия.

Подвеска типа UZ-29 имеет два комплекта клиньев, которые распределяют вес обсадной трубы ввиду обеспечения надежной опоры для максимальных размеров фланца с муфтой.

Выравнивающее кольцо клиньев сохраняет выравнивание клиньев при установке и эксплуатации.

Герметичность обеспечивается автоматически посредством веса обсадных труб.

Оба типа подвесок соответствуют предусмотренным требованиям АРI для наружного

диаметра обсадной трубы.

По заказу, можно изготовить клиньевых подвесок для нестандартных наружных размеров обсадных труб.



ch-22-29-ru

 Casing size      Top flange
    9"         11"      13 5/8"  16 3/4"   21 1/4"
 4 1/2"
 5"
 5 1/2"
 6 5/8"
 7"
 7 5/8"
 8 5/8"
 9 5/8"
 10 3/4"
 11 3/4"
 13 3/8"
 16"







ch 21-ru



Подвеска обсадных труб типа UZ-21

Подвеска обсадных труб типа UZ-21, с пакетом уплотнения UZ-21, имеет вращающее закрытие, она является зазубренной, сегментированной и используется для скважин маленьких глубин, с легкими нагрузками обсадных труб, которые не требуют осуществления герметичности кольцевого пространства, находящегося вокруг труб, перед демонтажем превентора и резки обсадной трубы.

Пакет уплотнения типа UZ-21 спроектирован так, чтобы был установлен после спуска обсадных труб на дно скважины и их резки. Пакет уплотнения играет роль первичного уплотнения в случае установки следующей катушки. Подвеска обсадных труб типа UZ-21, с пакетом уплотнения UZ-21, не может быть установлена в зазор обсадных труб, изготовленные с фланцами UZ-22 или UZ-29, из-за наличия блокировочных болтов и штифтов на уплотнительной поверхности трубы.Подвеска обсадных труб типа UZ-21 соответствуют требованиям АРI для наружного диаметра обсадной трубы.

По заказу, можно изготовить подвески для нестандатных наружных диаметров обсадных труб.













ch 21m-ru







Подвеска обсадных труб типа UZ-21-М

Подвеска обсадных труб типа UZ-21-М предназначена для использования над системной поддержки линии бурового раствора или когда вес обсадных труб недостаточен чтобы автоматически активизировать уплотнение клиньевой подвески.

Пакет уплотнения уплотняется в тот момент, когда винты скручены в верхней части подвески или когда скручены стопорные болты. Эти подвески для труб способны выдерживать 50% от веса обсадных труб

























| + -
