tees-ru

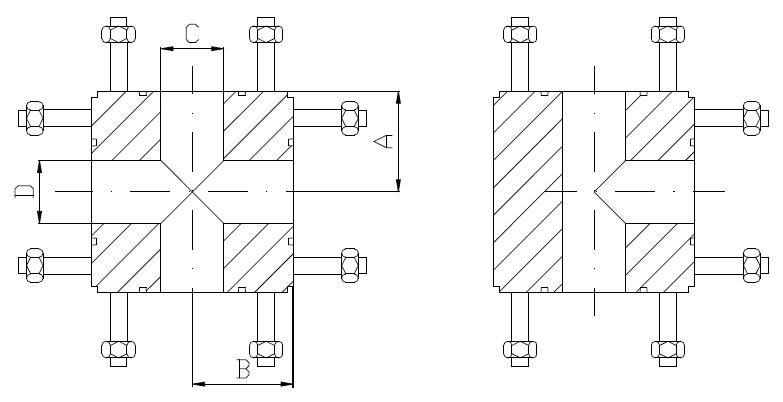

Давление     (PSI) Номинальный размер
Нижняя и верхняя часть (д-мы) Боковые отводы (д-мы)

A

(д-мы)

B

(д-мы)

C

(д-мы)

D

(д-мы)

2,000 2 1/16 2 1/16 3.50 3.50 2.06 2.06
2 9/16 2 1/16 3.50 4.50 2.56 2.06
2 9/16 4.50 4.50 2.56 2.56
3 1/18 2 1/16 3.50 4.50 3.12 2.06
2 9/16 4.50 4.50 3.12 2.56
3 1/18 4.50 4.50 3.12 3.12
4 1/16 2 1/16 3.50 5.50 4.06 2.06
2 9/16 4.50 5.50 4.06 2.56
3 1/18 4.50 5.50 4.06 3.12
4 1/16 5.50 5.50 4.06 4.06
3,000 2 1/16 2 1/16 4.50 4.50 2.06 2.06
2 9/16 2 1/16 4.50 5.00 2.56 2.06
2 9/16 5.00 5.00 2.56 2.56
3 1/18 2 1/16 4.50 5.00 3.12 2.06
2 9/16 5.00 5.00 3.12 2.56
3 1/18 5.00 5.00 3.12 3.12
4 1/16 2 1/16 4.50 6.12 4.06 2.06
2 9/16 5.00 6.12 4.06 2.56
3 1/18 5.00 6.12 4.06 3.12
4 1/16 6.12 6.12 4.06 4.06
5,000 2 1/16 2 1/16 4.50 4.50 2.06 2.06
2 9/16 2 1/16 4.50 5.00 2.56 2.06
2 9/16 5.00 5.00 2.56 2.56
3 1/18 2 1/16 4.50 5.50 3.12 2.06
2 9/16 5.00 5.50 3.12 2.56
3 1/18 5.50 5.50 3.12 3.12
4 1/16 2 1/16 4.50 6.50 4.06 2.06
2 9/16 5.00 6.50 4.06 2.56
3 1/18 5.50 6.50 4.06 3.12
4 1/16 6.50 6.50 4.06 4.06

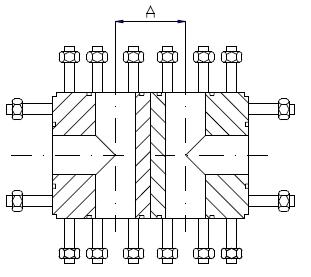

 Тройник двойной





Со вставленными шпильками

в верхней и нижней частях

Давление

(PSI)

Диаметр прохода

(д-мы)

Боковые отводы

(д-мы)

A

(д-мы)

2,000 2 1/16 2 1/16 3.547
2,000 2 9/16 2 1/16 4.000
5,000 2 1/16 2” LP 3.547
5,000 2 9/16 2” LP 4.000
5,000 2 1/16 2 1/16 3.547
5,000 2 9/16 2 1/16 4.000

tees-1-ru

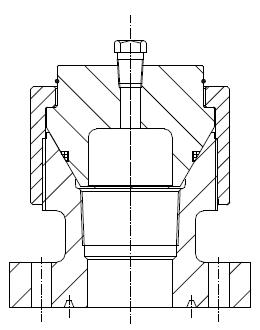

 Вершины для фонтанных арматур

Размер фланца Диаметр прохода (дюймы) Резьба корпуса (дюймы)
2 1/16" x 2,000 2.06 2 3/8”EUE (8 RD)
2 1/16" x 5,000 2.06 2 3/8”EUE (8 RD)
2 9/16" x 2,000 2.56 2 7/8”EUE (8 RD)
2 9/16" x 5,000 2.56 2 7/8”EUE (8 RD)
3 1/8" x 2,000 3.12 3 1/2”EUE (8 RD)
3 1/8" x 3,000 3.12 3 1/2”EUE (8 RD)
3 1/8" x 5,000 3.12 3 1/2”EUE (8 RD)
4 1/16" x 2,000 4.06 4 1/2”EUE (8 RD)
4 1/16" x 3,000 4.06 4 1/2”EUE (8 RD)
4 1/16" x 5,000 4.06 4 1/2”EUE (8 RD)

 Примечание: По заказу можно изготовить фланцы и с другими размерами (5 1/8”и 7 1/16”), с подъемными резьбами и иными классами давления (10.000psi и 15.000psi).

tees-2-ru
| + -
