Фланцы для поддержки НКТ имеют буртик для укладки,   имеющий возможность выдерживать в безопасности максимальных нагрузок. Стандартное оснащение: боковые отводы - шпилечные фланцы с внутренней резьбой для замены задвижек под давлением и вторичным уплотнением типа UZ-В,

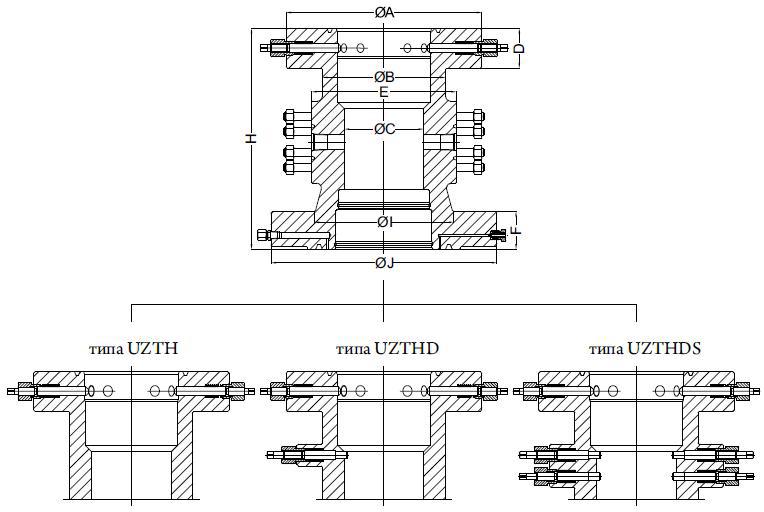

Изготавливаются в следующих вариантах:

- стандартный UZTН - для простого оснащения (без болтов выравнивания), для всех типов подвесокНКТ (простых);

- UZTHD с одним болтом выравнивания, для двойных подвесок НКТ;

- UZTHDS c двумя болтами выравниваниями для двойных подвесок НКТ.



Все версии для двойного шланга трубки разработаны для использования также для простого оснащения.





ths-ru

Нижний фланец Верхний фланец
Размер     (дюйм)

Давление

(PSI)

Размер (дюйм) Давление (PSI)

A

(дюйм)

B

(дюйм)

C

(дюйм)

D

(дюйм)

E

(дюйм)

F

(дюйм)

H

(дюйм)

I

(дюйм)

J

(дюйм)

11 2,000 7 1/16 2,000 14.00 8.75 6.38 2.67 11.02 2.81 20.87 13.50 20.00
3,000 15.00 9.25 6.38 2.67 11.02 2.81 20.87 13.50 20.00
9 2,000 16.50 10.75 8.07 2.67 12.60 2.81 20.87 13.50 20.00
3,000 18.50 11.75 8.07 2.67 12.60 2.81 20.87 13.50 20.00
3,000 7 1/16 3,000 15.00 9.25 6.38 2.67 11.02 3.06 20.87 14.50 21.50
5,000 15.50 9.00 6.38 3.85 11.02 3.06 23.82 14.50 21.50
9 3,000 18.50 11.75 8.07 3.85 12.60 3.06 25.60 14.50 21.50
5,000 19.00 11.50 8.07 3.85 12.60 3.06 25.60 14.50 21.50
5,000 7 1/16 5,000 15.50 9.00 6.38 3.85 11.02 4.69 25.60 14.50 23.00
10,000 18.88 10.00 6.38 4.56 12.60 4.69 25.60 14.50 23.00
9 5,000 19.00 11.50 8.07 3.85 12.60 4.69 25.60 14.50 23.00
10,000 21.75 12.88 8.07 5.31 15.75 4.69 25.60 14.50 23.00
10,000 7 1/16 10,000 18.88 10.00 6.38 4.56 13.78 5.56 25.60 17.75 25.75
15,000 19.88 10.88 6.38 5.12 14.96 5.56 27.95 17.75 25.75
9 10,000 21.75 12.88 8.07 5.31 15.75 5.56 27.95 17.75 25.75
15,000 25.50 13.75 8.07 6.30 17.72 5.56 31.50 17.75 25.75
13 5/8 2,000 7 1/16 2,000 14.00 8.75 6.38 2.67 11.02 2.94 20.87 15.75 22.00
3,000 15.00 9.25 6.38 2.67 11.02 2.94 20.87 15.75 22.00
9 2,000 16.50 10.75 8.07 3.85 12.60 2.94 20.87 15.75 22.00
3,000 18.50 11.75 8.07 3.85 12.60 2.94 20.87 15.75 22.00
11 2,000 20.00 13.50 9.35 3.85 14.96 2.94 25.60 15.75 22.00
3,000 21.50 14.50 9.35 3.85 14.96 2.94 25.60 15.75 22.00
3,000 7 1/16 3,000 15.00 9.25 6.38 3.85 11.02 3.44 25.60 16.50 24.00
5,000 15.50 9.00 6.38 3.85 11.02 3.44 25.60 16.50 24.00
9 3,000 18.50 11.75 8.07 3.85 12.60 3.44 25.60 16.50 24.00
5,000 19.00 11.50 8.07 3.85 12.60 3.44 25.60 16.50 24.00
11 3,000 21.50 14.50 9.35 3.85 14.96 3.44 25.60 16.50 24.00
5,000 23.00 14.50 9.35 3.85 14.96 3.44 25.60 16.50 24.00
5,000 7 1/16 5,000 15.50 9.00 6.38 3.85 11.02 4.44 25.60 18.94 26.50
10,000 18.88 10.00 6.38 4.56 12.60 4.44 27.95 18.94 26.50
9 5,000 19.00 11.50 8.07 3.85 12.60 4.44 27.95 18.94 26.50
10,000 21.75 12.88 8.07 5.31 15.75 4.44 27.95 18.94 26.50
11 5,000 23.00 14.50 9.35 5.12 14.96 4.44 27.95 18.94 26.50
10,000 25.75 15.75 9.35 6.10 18.90 4.44 27.95 18.94 26.50
10,000 7 1/16 10,000 18.88 10.00 6.38 4.56 13.78 6.62 27.95 21.75 30.25
15,000 19.88 10.88 6.38 5.12 14.96 6.62 27.95 21.75 30.25
9 10,000 21.75 12.88 8.07 5.31 15.75 6.62 27.95 21.75 30.25
15,000 25.50 13.75 8.07 6.30 17.72 6.62 31.50 21.75 30.25
11 10,000 25.75 15.75 9.35 6.10 18.90 6.62 31.50 21.75 30.25
15,000 32.00 16.81 9.35 7.87 23.62 6.62 33.46 21.75 30.25
| + -
