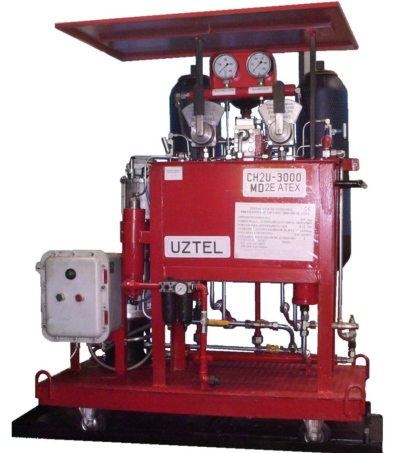

COMANDA HIDRAULICĂ
CH 2 U – 3000 TIP MD-2E, ATEX
1. Descriere generala:
Ansamblul comanda hidraulica “CH2U – 3000” tip MD-2E, ATEX este folosit pentru actionarea hidraulica a prevenitoarelor de eruptie tip UZW-02, 7 1/16 x 3M si este format dintr-un set de echipamente (aparate) hidraulice ce stocheaza si distribuie energie hidraulica la inalta presiune.
Fluidul sub presiune reglata este dirijat catre cilindrii hidraulici de actionare ai prevenitoarelor orizontale.
Comanda hidraulica “CH 2U–3000” tip MD-2E este cofectionata conform cerintelor API 16D si are in componenta echipament electric in constructie antiex (atestate Ex)

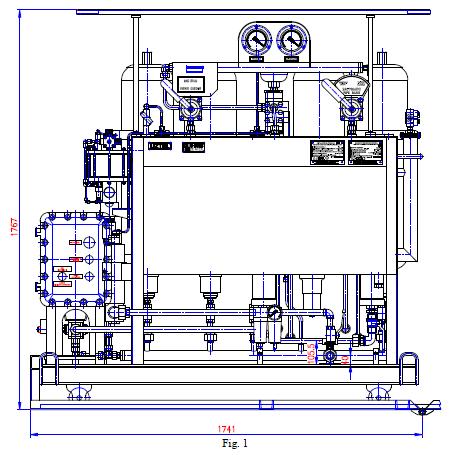

Elementele principale ale comenzii hidraulice – fig. 1 - sunt :
· Comanda hidraulica CH2U–3000 MD 2 E – (CH)
· Pupitrul de comanda electric – (PC)
· Setul furtunelor de legatura (CH – prevenitoare)

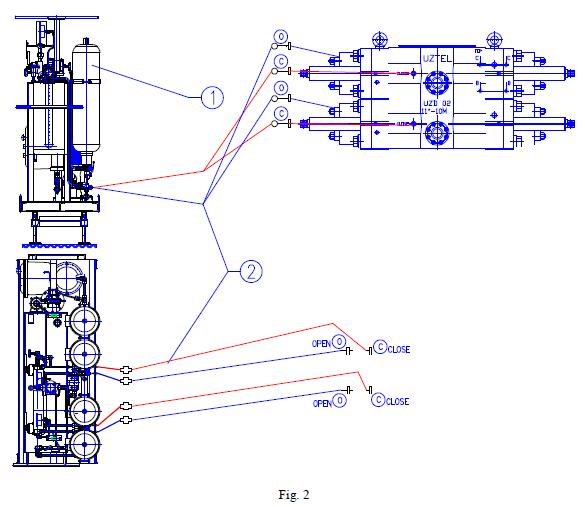

Ansamblul general al instalaţiei (schematizat) este reprezentat în figura 2:
CARACTERISTICI TEHNICE
|
NR
CRT.
|
CARACTERISTICA |
COMANDA HIDRAULICA CH2U-3000
TIP MD - 2E
|
| 1 |
Presiune nominala |
210 bar |
| 2 |
Actionare |
principala |
electrica |
| auxiliara |
pneumatica |
| 3 |
Volum acumulatoare
hidropneumatice |
4x50=100 litri |
| 4 |
Volumul de fluid utilizat între
70 si 210 bar |
4x12=48litri |
| 5 |
Supapa de siguranţă |
1/2in x 210bar |
| 6 |
Debitul
pompelor |
acţionare principală |
6.8 litri /min. |
| acţionare auxiliară |
Variabil, pneumatic |
| 7 |
Frecvenţa reţea / tensiune de
alimentare |
50Hz / 380V |
| 8 |
Putere motor antiex |
3 kW x 1450 rpm |
| 9 |
Numarul pompelor hidropneumatice
auxiliare |
1 |
| 10 |
Timpii de umplere ai bateriei de acumulatoare
(de la 70 la 210 bar.)
|
Cu pompele triplex |
Cu pompele
hidropneumatice
|
Cu toate
pompele
|
| max. 20 min. |
max. 42 min. |
max. 15 min. |
| Timpii de raspuns la închidere |
Pentru fiecare bac al P.O.: < 30 sec. |
| 11 |
Nr . posturi de actionare –
1/2in x 210bar |
2 |
| 12 |
Nr. Conexiuni suplimentare - ½ in |
1 |
| 13 |
Tipul distribuitoarelor de acţionare |
4 căi x 3 poziţii, ½ in x 210bar (selector, centru blocat) |
| 14 |
Dimensiuni de gabarit (mm):
Lungime:
Lăţime:
Inălţime: |
max. 1950
max. 735
max. 1770
|
| 15 |
Masa netă (kg) |
estimativ : 1190 |
| 16 |
Dimensiuni container (mm)
L x l x H |
Baraca tip CONFIND
2980 x 2270 x 2330 |
2. COMANDA HIDRAULICĂ CH 2U 3000 TIP MD-2E, ATEX

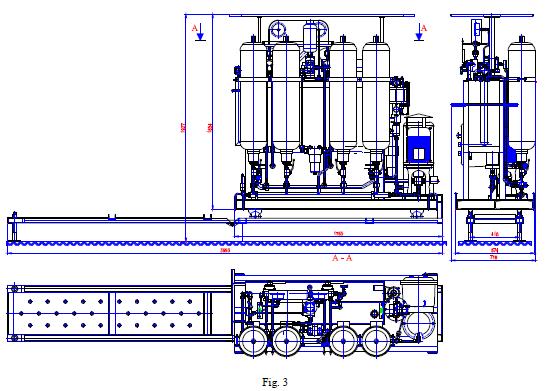

2.1 – Reprezentare de ansamblu in pozitie de lucru, conform fig. 3 .

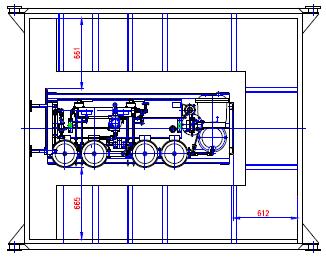

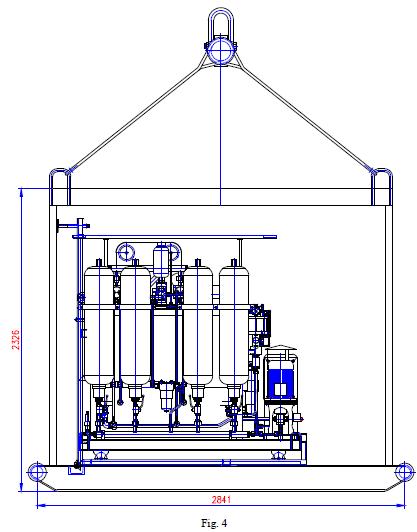

2.2 Reprezentare de ansamblu in baraca, conform fig. 4A si 4B.
Containerul tip CONFIND este prevazut cu :
· instalatie electrică de iluminat
· accumulator 24 V
Dimensiuni de gabarit (LxlxH) : 2980 x 2270 x 2330 (mm)
