Robinet cu sertar lama, actionate electric

Robinete cu sertar lama,
actionate electric cu servomotor tip AUMA,
in conformitate cu API 6A/ISO 10423, 2 9/16” ÷ 3 1/8”, 350 bar (5000 psi)

1. Descriere generala:
Robinetele cu sertar lama actionate electric cu servomotor tip AUMA sunt proiectate pentru a fi utilizate in aplicatii de tipul capete de coloana, capete de eruptie si manifolduri de prevenire a eruptiilor.
Robinetele cu sertar lama, sunt de tipul cu sertar monobloc (lama), cu etansare pe ambele scaune.
Robinetele sunt cu sectiune de trecere constanta pe toata lungimea de curgere. Etansarea la nivel corp/capac si sertar/scaune fiind de tipul metal pe metal, este stabila, rezistenta in timp si neinfluentata termic. Etansarea de pe tija poate fi inlocuita cu robinetul sub presiune datorita solutiei constructive adoptate, si anume cu etansare secundara (back-seat) intre tija si capac.
Pentru aceste tipuri de robineti, pachetul de etansare pe tija, este o insertie de materiale plastice speciale, utilizand arcuri pentru energizare, care nu necesita ajustarea.
Robinetul poate fi actionat - inchis/deschis - numai cu ajutorul actionarii electrice.
Robinetele cu sertar lama, sunt bidirectionale, avand sertar monobloc si scaune flotante, forta de etansare fiind data de presiunea fluidului in linia de curgere.
Scaunele flotante asigura etansarea atat in pozitia inchis cat si in pozitia deschis a robinetului.

2. Caracteristici constructive:
- sertar lama;
- gresoare externe localizate pe corp pentru lubrifierea componentelor interne;
- legarea in sistem: prin flanse (FE)
- actionare electrica cu servomotor tip AUMA ;
- legarea actionarii in sistem: asamblare cu pana.

3. Fluide de lucru:
- apa;
- titei;
- gaze;
- fluide de foraj
- produse petroliere.

4. Temperatura de lucru:
Robinetele vor fi utilizate in una sau mai multe clase de temperatura specificate mai jos.
Temperatura minima este cea mai joasa temperatura ambianta la care robinetul poate fi supus.
Temperatura maxima este cea mai mare temperatura a fluidului care intra in contact direct cu
robinetul.

5. Clasa de material:
Robinetele vor fi utilizate doar in urmatoarele clase de material. Alegerea clasei de material este
responsabilitatea beneficiarului (Vezi Appendix A in API Spec. 6A.)

6. Dimensiuni:

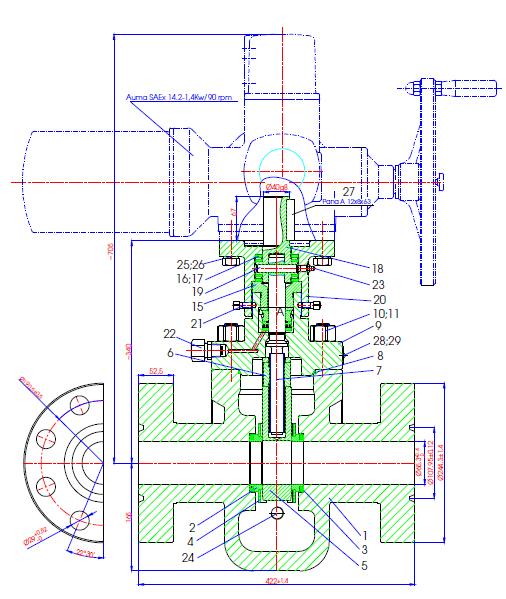

7. Configuratie. Componente principale:

1 Corp 2 Scaun 3 Garnitura scaun 4 Ghidaj 5 Sertar 6 Piulita sertar 7 Tija 8 Inel etansare corp capac 9 Capac 10 Prezon 7/8"x95 11 Piulita 7/8" 12 Inel de fund 13 Garnitura etansare tija 14 Distantier 15 Presetupa 16 Saiba LS4565 17 Colivie cu ace 18 Adapter tija 19 Stift crestat 20 Capac actionare 21 Surub 3/8"-16UNC 22 Aerisitor 1/4-18UNC 23 Ungator 1/8" 27 NPT 24 Gresor 1/2 NPT 25 Surub M16x50 26 Saiba Grover N16 27 Pana A 12x8x63 28 Eticheta 29 Nit 2x7
