Geala mecanica

Geala mecanica este folosita in toate operatiile de instrumentatie.
Este montata in garnitura, imediat deasupra sculei de instrumentatie si/sau a racordului de siguranta, putind asigura batai tari, atit in sus cit si in jos, in functie de cerinta operatorului.
Geala poate fi folosita si ca o scula de mentinere a apasarii constante pe cutit pentru taierea interioara a materialului tubular.

Configuratie. Componente principale

TIP FOARFECA conform figura 1

TUBULARA conform fig 2

Poz.	Denumire
1	Corp cu mufa
2	Corp cu cep

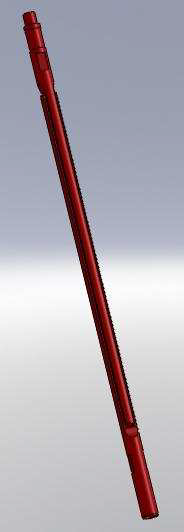

geala mec 1

figura 1

Poz.	Denumire
1	Corp geala
2	Cep 15/16x10
3	Stift
4	Tija geala

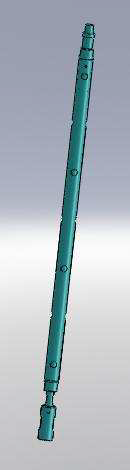

geala mec 2

figura 2

Mediul de lucru:

Varianta de executie	Mediul de lucru
TRIM STANDARD	Produse petroliere cu temperatura maxima de 212^oF (100 ^oC)
TRIM NACE*	Produse petroliere cu continut de H₂S- conf NACE-MR-01.75-cl.a III-a, cu temperatura maxima de 212^oF (100 ^oC)

Dimensiuni

Tip	Diametrul exterior	Filet legatura cep	Cursa (mm)	Lungimea Inchisa (mm)	Greutatea (kg)
Tip foarfeca	Ø32	15/16"x10	800	1000	4,730
Tip foarfeca	Ø38	15/16"x10	800	1200	7,700
Tubulara	Ø38	15/16"x10	800	1224,5	7,510

| + -
