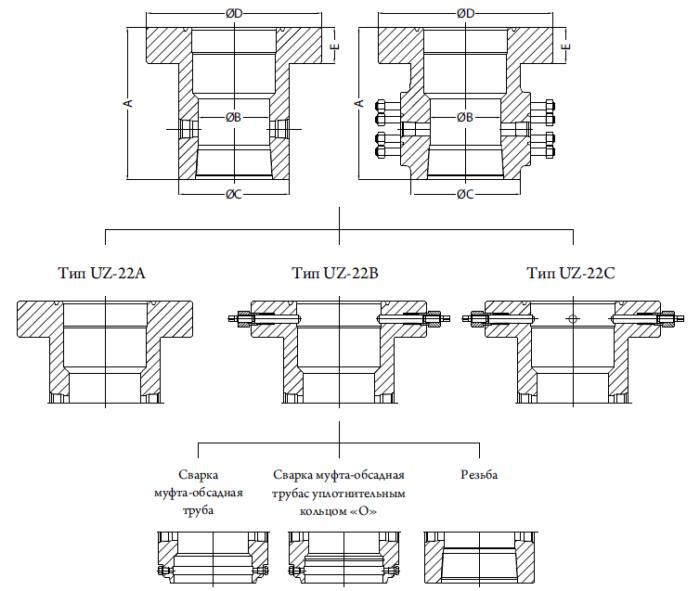

Фланец с муфтой типа UZ - 22А имеет конструктивную форму, легко адаптирующийся, в котором можно монтировать широкий спектр трубных подвесок (стандартное оснащение: подвеска обсадных труб типа UZ -22).
Фланец с муфтой с зазором типа UZ - 22В идентичен с типом UZ - 22А, дополнительно имеет 2 запорных болта, необходимые для крепления сменной втулки.
Фланец с муфтой типа UZ - 22, можно изготовить для подключения в нижней части обсадной трубы в двух вариантах: с резьбой для обсадных труб по АР16А или с зазором для сварки. Вариант с зазором для сварки имеет пробное отверстие ½ NPT.
Боковые отводы: с резьбой LР или с фланцем со встроенными шпильками, а по требованию - с резьбой для замены задвижек под давлением.
| Обсадная труба | Верхний фланец | ||||||
|
Размер (дюйм) |
Размер (дюйм) |
Давление (PSI) |
A (дюйм) |
B (дюйм) |
C (дюйм) |
D (дюйм) |
E (дюйм) |
| 8 5/8 | 9 | 2,000 | 18.89 | 8.07 | 10.75 | 16.53 | 2.50 |
| 3,000 | 18.89 | 8.07 | 11.75 | 18.51 | 2.81 | ||
| 5,000 | 18.89 | 8.07 | 11.50 | 19.09 | 4.06 | ||
| 11 | 2,000 | 19.29 | 8.07 | 13.50 | 20.07 | 2.81 | |
| 3,000 | 19.29 | 8.07 | 14.50 | 21.45 | 3.06 | ||
| 5,000 | 19.68 | 8.07 | 14.50 | 23.03 | 4.69 | ||
| 9 5/8 | 11 | 2,000 | 19.29 | 9.35 | 13.50 | 20.07 | 2.81 |
| 3,000 | 19.29 | 9.35 | 14.50 | 21.45 | 3.06 | ||
| 5,000 | 19.68 | 9.35 | 14.50 | 23.03 | 4.69 | ||
| 10 3/4 | 11 | 2,000 | 19.29 | 10.23 | 13.50 | 20.07 | 2.81 |
| 3,000 | 19.29 | 10.23 | 14.50 | 21.45 | 3.06 | ||
| 5,000 | 19.68 | 10.23 | 14.50 | 23.03 | 4.70 | ||
| 11 3/4 | 13 5/8 | 2,000 | 19.68 | 11.22 | 15.75 | 22.04 | 2.94 |
| 3,000 | 19.68 | 11.22 | 16.50 | 24.01 | 3.44 | ||
| 5,000 | 19.68 | 11.22 | 18.94 | 26.57 | 4.44 | ||
| 12 3/4 | 13 5/8 | 2,000 | 19.68 | 12.20 | 15.75 | 22.04 | 2.94 |
| 3,000 | 19.68 | 12.20 | 16.50 | 24.01 | 3.44 | ||
| 5,000 | 19.68 | 12.20 | 18.94 | 26.57 | 4.44 | ||
| 13 3/8 | 13 5/8 | 2,000 | 19.68 | 12.87 | 15.75 | 22.04 | 2.94 |
| 3,000 | 19.68 | 12.87 | 16.50 | 24.01 | 3.44 | ||
| 5,000 | 19.68 | 12.87 | 18.94 | 26.57 | 4.44 | ||
| 13 3/8 | 16 3/4 | 2,000 | 20.86 | 12.87 | 19.50 | 26.96 | 3.31 |
| 3,000 | 20.86 | 12.87 | 20.00 | 27.75 | 3.94 | ||
| 5,000 | 20.86 | 12.87 | 21.88 | 30.31 | 5.13 | ||
| 16 | 16 3/4 | 2,000 | 20.86 | 15.55 | 19.50 | 26.96 | 3.31 |
| 3,000 | 20.86 | 15.55 | 20.00 | 27.75 | 3.94 | ||
| 5,000 | 20.86 | 15.55 | 21.88 | 30.31 | 5.13 | ||
| 18 5/8 | 21 1/4 | 2,000 | 21.26 | 18.74 | 24.00 | 32.08 | 3.88 |
| 5,000 | 21.26 | 18.74 | 29.88 | 38.97 | 7.12 | ||
| 20 3/4 | 3,000 | 21.26 | 18.74 | 24.50 | 33.66 | 4.75 | |
| 20 | 21 1/4 | 2,000 | 21.26 | 19.13 | 24.00 | 32.08 | 3.88 |
| 5,000 | 21.26 | 19.13 | 29.88 | 38.97 | 7.12 | ||
| 20 3/4 | 3,000 | 21.26 | 19.13 | 24.50 | 33.66 | 4.75 | |
