Двойные фланцы Типа UZ - 22



Двойной фланец типа UZ - 22А имеет конструктивную форму, легко адаптирующийся, в котором можно монтировать широкий спектр трубных подвесок (стандартное оснащение: подвеска обсадных труб типа UZ-22).

Двойной фланец типа UZ - 22В идентичен с типом UZ - 22А, дополнительно имеет 2 стопорных болта, необходимых для крепления сменной втулки.

Стандартное оснащение: боковые отводы с фланцами со встроенными шпильками, с резьбой для замены задвижек под давлением, вторичное уплотнение типа UZ-В.

По заказу, двойной фланец может быть изготовлен с вторичным уплотнением UZ-IS или для любого типа уплотнения.

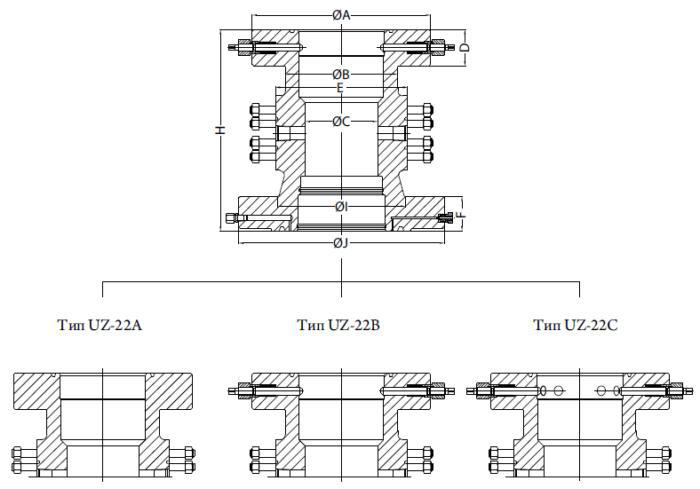

uz22ru-b

Нижний фланец Верхний фланец
Размер  (дюйм)

Давление

(PSI)

 Размер (дюйм) Давление (PSI)

A

(дюйм)

B

(дюйм)

C

(дюйм)

D

(дюйм)

E

(дюйм)

F

(дюйм)

H

(дюйм)

I

(дюйм)

J

(дюйм)
11 2,000 11 2,000 20.00 13.50 9.35 2.81 15.74 2.81 23.22 13.50 20.00
3,000 21.50 14.50 9.35 3.06 16.92 2.81 23.22 13.50 20.00
3,000 11 3,000 21.50 14.50 9.35 3.06 16.92 3.06 23.22 14.50 21.50
5,000 23.00 14.48 9.35 4.69 16.92 3.06 25.98 14.50 21.50
5,000 11 5,000 23.00 14.48 9.35 4.69 16.92 4.69 25.98 14.50 23.00
10,000 25.75 15.75 9.35 5.56 20.07 4.69 29.33 14.50 23.00
13 5/8 2,000 11 2,000 20.00 13.50 9.35 2.81 15.74 2.95 23.22 15.75 22.00
3,000 21.50 14.50 9.35 3.06 16.92 2.94 23.22 15.75 22.00
13 5/8 2,000 22.00 15.74 12.59 2.94 18.11 2.94 23.22 15.75 22.00
3,000 24.00 16.51 12.59 3.44 18.89 2.94 23.22 15.75 22.00
3,000 11 3,000 21.50 14.50 9.35 3.06 16.92 3.44 25.98 16.50 24.00
5,000 23.00 14.48 9.35 4.69 16.92 3.44 25.98 16.50 24.00
13 5/8 3,000 24.00 16.51 12.59 3.44 18.89 3.44 26.77 16.50 24.00
5,000 26.50 18.93 12.59 4.44 21.25 3.44 26.77 16.50 24.00
5,000 11 5,000 23.00 14.48 9.35 4.69 16.92 4.44 25.98 18.94 26.50
10,000 25.75 15.75 9.35 5.56 20.07 4.44 25.98 18.94 26.50
13 5/8 5,000 26.50 18.93 12.59 4.44 21.25 4.44 26.96 18.94 26.50
10,000 30.25 19.50 12.59 6.62 24.01 4.44 26.96 18.94 26.50
10,000 11 10,000 25.75 15.75 9.35 5.56 20.07 6.63 26.96 21.75 30.25
13 5/8 10,000 30.25 19.50 12.59 6.62 24.01 6.63 29.33 21.75 30.25
16 3/4 2,000 11 2,000 20.00 13.50 9.35 2.81 15.74 3.31 23.22 19.50 27.00
3,000 21.50 14.50 9.35 3.06 16.92 3.31 23.22 19.50 27.00
13 5/8 2,000 22.00 15.74 12.59 2.94 18.11 3.31 23.22 19.50 27.00
3,000 24.00 16.51 12.59 3.44 18.89 3.31 23.22 19.50 27.00
3,000 11 3,000 21.50 14.50 9.35 3.06 16.92 3.94 23.22 20.00 27.75
5,000 23.00 14.48 9.35 4.69 16.92 3.94 25.98 20.00 27.75
13 5/8 3,000 24.00 16.51 12.59 3.44 18.89 3.94 25.98 20.00 27.75
5,000 26.50 18.93 12.59 4.44 21.25 3.94 25.98 20.00 27.75
5,000 11 5,000 23.00 14.48 9.35 4.69 16.92 5.13 29.33 21.88 30.38
10,000 25.75 15.75 9.35 5.56 20.07 5.13 29.33 21.88 30.38
13 5/8 5,000 26.50 18.93 12.59 4.44 21.25 5.13 29.33 21.88 30.38
10,000 30.25 19.50 12.59 6.62 24.01 5.13 29.33 21.88 30.38
10,000 11 10,000 25.75 15.75 9.35 5.56 20.07 6.63 30.70 25.81 34.31
13 5/8 10,000 30.25 19.50 12.59 6.62 24.01 6.63 30.70 25.81 34.31
21 1/4 2,000 13 5/8 2,000 22.00 15.74 12.59 2.94 18.11 3.88 25.98 24.00 32.00
3,000 24.00 16.51 12.59 3.44 18.89 3.88 25.98 24.00 32.00
16 3/4 2,000 27.00 19.48 15.43 3.31 21.65 3.88 25.98 24.00 32.00
3,000 27.75 20.00 15.43 3.94 21.65 3.88 25.98 24.00 32.00
20 3/4 3,000 13 5/8 3,000 24.00 16.51 12.59 3.44 18.89 4.75 25.98 24.50 33.75
5,000 26.50 18.93 12.59 4.44 21.25 4.75 26.96 24.50 33.75
16 3/4 3,000 27.75 20.00 15.43 3.94 21.65 4.75 26.96 24.50 33.75
5,000 30.38 21.88 15.43 5.13 24.01 4.75 26.96 24.50 33.75
20 3/4 3,000 33.75 24.50 19.13 4.75 26.37 4.75 26.96 24.50 33.75
21 1/4 5,000 39.00 29.88 19.13 7.12 31.49 4.75 29.33 24.50 33.75
21 1/4 5,000 13 5/8 5,000 26.50 18.93 12.59 4.44 21.25 7.12 26.96 29.88 39.00
10,000 30.25 19.50 12.59 6.62 24.01 7.12 29.33 29.88 39.00
16 3/4 5,000 30.38 21.88 15.43 5.13 24.01 7.12 30.70 29.88 39.00
10,000 34.31 23.69 15.43 6.62 27.55 7.12 30.70 29.88 39.00
| + -
